Divers composants sont nécessaires au fonctionnement sûr et efficace de ces systèmes. L'un des plus importants de ces composants est la porte d'ascenseur. Alors, qu'est-ce qu'une porte d'ascenseur et à quoi sert-elle ? Dans cet article, nous allons examiner les portes d'ascenseur dans tous leurs détails.
Histoire des portes d'ascenseur
L'histoire des portes d'ascenseur, bien qu'elle ne soit pas aussi ancienne que l'ascenseur lui-même, est née du besoin de sécurité et de facilité d'utilisation. Les premiers ascenseurs étaient généralement des plates-formes ouvertes et n'avaient pas de portes. Cette situation présentait des risques pour la sécurité et réduisait le confort des utilisateurs.
Vers la fin du XIXe siècle, avec le développement de la technologie des ascenseurs, des barrières et des chaînes simples entourant les cabines et fermant l'ouverture ont commencé à être utilisées. Ces premiers exemples ont jeté les bases du concept de porte d'ascenseur. Cependant, ces barrières n'étaient pas entièrement automatiques et devaient être ouvertes et fermées manuellement.
Au début du XXe siècle, avec la généralisation des moteurs électriques, les types de portes d'ascenseur automatiques ont commencé à être développés. Les premières portes automatiques étaient généralement des systèmes coulissants simples. Au fil du temps, différents types et caractéristiques de portes d'ascenseur tels que les portes télescopiques, pliantes et tournantes sont apparus. Aujourd'hui, avec les progrès de la technologie, des portes d'ascenseur modernes équipées de capteurs intelligents, de systèmes de sécurité et de conceptions esthétiques sont utilisées.
Types et caractéristiques des portes d'ascenseur
Les types de portes d'ascenseur varient en fonction de leurs zones d'utilisation, de l'architecture des bâtiments et des besoins des utilisateurs. Les types et caractéristiques de portes d'ascenseur les plus courants sont les suivants :
- Portes manuelles : L'un des types de portes d'ascenseur les plus simples. Elles sont généralement utilisées dans les monte-charges ou les bâtiments à faible trafic. Les portes manuelles sont ouvertes et fermées à la main et sont plus économiques que les systèmes automatiques. Cependant, elles sont plus désavantageuses que les portes automatiques en termes de facilité d'utilisation et de sécurité.
- Portes semi-automatiques : Dans ce type de porte, la porte extérieure est ouverte et fermée manuellement, tandis que la porte de la cabine fonctionne automatiquement. Elles sont généralement préférées dans les résidences et les petites entreprises. Les portes semi-automatiques sont plus pratiques et plus sûres que les portes manuelles.
- Portes entièrement automatiques : Elles font partie des types de portes d'ascenseur les plus couramment utilisés aujourd'hui. La porte extérieure et la porte de la cabine s'ouvrent et se ferment automatiquement. Les portes entièrement automatiques sont la solution idéale en termes de facilité d'utilisation, de sécurité et de rapidité. Elles sont fréquemment préférées dans les immeubles de bureaux, les centres commerciaux, les hôpitaux et les projets résidentiels à fort trafic.
Les portes d'ascenseur entièrement automatiques peuvent également avoir différents mécanismes :

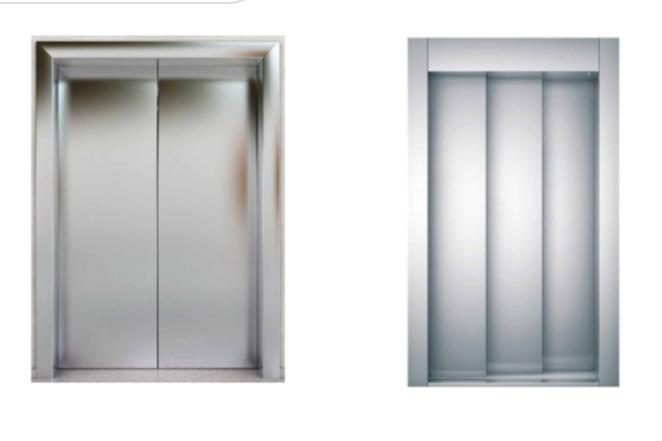

- Portes à ouverture centrale (coulissantes) : Le type de porte entièrement automatique le plus courant. Les panneaux de porte s'ouvrent en coulissant vers l'extérieur à partir du centre. Elles sont mécaniquement simples et fiables. Il existe des variétés avec différents nombres de panneaux (2 panneaux, 4 panneaux, etc.).
- Portes télescopiques : Idéales pour une utilisation dans les espaces étroits. Les panneaux de porte s'ouvrent en coulissant les uns à l'intérieur des autres et prennent moins de place. Elles sont généralement préférées dans les hôpitaux, les bâtiments nécessitant un accès pour les personnes handicapées et les projets où l'espace est limité.
- Portes pliantes : Particulièrement utilisées dans les monte-charges et les zones industrielles. Les panneaux de porte sont reliés entre eux par des charnières et s'ouvrent en se repliant. Elles sont durables et adaptées aux larges ouvertures.
- Portes tournantes : Préférées dans les projets où l'aspect esthétique est privilégié. Les panneaux de porte s'ouvrent en tournant dans un mouvement circulaire. Elles sont fréquemment utilisées dans les hôtels, les résidences de luxe et les bâtiments de prestige.
Structure des portes d'ascenseur
La structure des portes d'ascenseur est conçue selon les principes de sécurité, de durabilité et de longévité. Fondamentalement, une porte d'ascenseur est constituée des principaux composants suivants :
- Panneaux de porte : Ce sont les parties mobiles de la porte. Ils sont généralement fabriqués à partir de matériaux tels que l'acier, l'acier inoxydable, l'aluminium ou le verre. La conception des panneaux de porte varie en fonction des types et caractéristiques de portes d'ascenseur.
- Cadre de porte : Il s'agit de la structure de cadre qui porte les panneaux de porte et qui est montée sur le mur. Le cadre de porte garantit que la porte fonctionne correctement et qu'elle est compatible avec l'architecture du bâtiment.
- Mécanisme de porte : C'est le système qui assure le mouvement des panneaux de porte. Il est composé de composants tels que le moteur, le réducteur, la boîte de vitesses, les courroies, les chaînes et les capteurs. Le principe de fonctionnement des portes d'ascenseur est réalisé grâce à ce mécanisme.
- Capteurs de sécurité : Ce sont des composants importants qui assurent le fonctionnement sûr des portes. Différents types de capteurs tels que les photocellules, les rideaux lumineux et les contacts de sécurité mécaniques sont utilisés. Ces capteurs empêchent la porte de se fermer lorsqu'un objet ou une personne pénètre dans l'espace de la porte et augmentent la sécurité.
- Système de contrôle : C'est le système électronique qui gère le mécanisme de la porte et les capteurs de sécurité. Il fonctionne en intégration avec le panneau de commande de l'ascenseur et garantit que les portes s'ouvrent et se ferment au bon moment.
Principe de fonctionnement des portes d'ascenseur
Le principe de fonctionnement des portes d'ascenseur est fondamentalement basé sur les moteurs électriques et les systèmes de contrôle. Les étapes de fonctionnement d'une porte d'ascenseur entièrement automatique sont les suivantes :
- Appel et nivellement de l'étage : Lorsque l'utilisateur appelle l'ascenseur ou que la cabine atteint un étage, le système de contrôle de l'ascenseur est activé. Le système de contrôle confirme que la cabine se trouve à l'étage et au niveau corrects.
- Ordre d'ouverture de la porte : Le système de contrôle envoie un ordre d'ouverture au mécanisme de la porte. Cet ordre active le moteur électrique.
- Mouvement du mécanisme : Le moteur électrique fait tourner le mécanisme de la porte (courroie, chaîne, etc.) par l'intermédiaire du réducteur et de la boîte de vitesses. Ce mouvement provoque l'ouverture des panneaux de porte.
- Contrôle par capteur : Pendant et après l'ouverture, les capteurs de sécurité (photocellules, rideaux lumineux) surveillent en permanence l'espace de la porte. Si un obstacle est détecté, le mouvement d'ouverture de la porte est arrêté ou la porte se rouvre.
- Temps d'ouverture de la porte : Après que la porte est restée ouverte pendant une certaine période (généralement une durée réglable), le système de contrôle envoie un ordre de fermeture.
- Ordre de fermeture de la porte : Le système de contrôle envoie un ordre de fermeture au mécanisme de la porte. Le moteur électrique fonctionne dans le sens inverse, ce qui provoque la fermeture des panneaux de porte.
- Contrôle de la fermeture et verrouillage : Les capteurs de sécurité effectuent un nouveau contrôle pendant et après la fermeture. Lorsque la porte est complètement fermée, des verrous mécaniques ou électromagnétiques sont activés pour verrouiller la porte en toute sécurité.
Sélection des portes d'ascenseur
La sélection des portes d'ascenseur dépend de nombreux facteurs tels que le type de bâtiment, la destination d'utilisation, la densité du trafic, les exigences de sécurité et le budget. Voici quelques points importants à prendre en compte lors de la sélection des portes d'ascenseur :
- Type de porte : Il convient de décider quel type de porte, manuelle, semi-automatique ou entièrement automatique, est approprié. Les portes entièrement automatiques doivent être préférées dans les bâtiments à fort trafic où le confort est important.
- Mécanisme de porte : Il convient de déterminer quel mécanisme de porte, à ouverture centrale, télescopique, pliante ou tournante, convient à l'architecture du bâtiment et à la zone d'utilisation.
- Matériau : Les panneaux de porte et le matériau du cadre doivent être sélectionnés en tenant compte de facteurs tels que la durabilité, l'aspect esthétique et la sécurité incendie.
- Caractéristiques de sécurité : Le type et la qualité des capteurs de sécurité utilisés dans la porte sont d'une importance capitale en termes de sécurité des utilisateurs. Les systèmes de sécurité conformes aux normes et certifiés doivent être préférés.
- Efficacité énergétique : En particulier dans les bâtiments très fréquentés, les coûts énergétiques peuvent être réduits en privilégiant les mécanismes de porte à faible consommation d'énergie et les panneaux de porte isolés.
- Esthétique et design : La conception des portes doit être compatible avec l'architecture générale et la décoration intérieure du bâtiment. Un aspect esthétique peut être obtenu en évaluant différentes options de couleurs, de motifs et de matériaux.
- Marque et qualité : Lors de la sélection des portes d'ascenseur, il convient de privilégier les marques fiables et de qualité du secteur. Les facteurs tels que la période de garantie, le réseau de service et la fourniture de pièces de rechange doivent également être évalués.
Utilisation des portes d'ascenseur et règles à suivre
L'utilisation des portes d'ascenseur et les règles à suivre sont essentielles pour une expérience d'ascenseur sûre et sans problème. Voici quelques règles de base auxquelles les utilisateurs doivent prêter attention :
- Ne pas s'appuyer ou se reposer sur les portes : S'appuyer ou se reposer sur les panneaux de porte peut endommager le mécanisme de la porte et empêcher les capteurs de sécurité de fonctionner correctement.
- Ne pas forcer les portes : Attendez que les portes s'ouvrent et se ferment et ne forcez pas manuellement les portes. Le forçage peut endommager le mécanisme de la porte et les systèmes de sécurité.
- Ne pas attendre dans l'embrasure de la porte : Évitez d'attendre inutilement dans l'embrasure de la porte lorsque vous montez ou descendez de l'ascenseur. Le fait de prolonger le temps de fermeture de la porte réduit l'efficacité de l'ascenseur et peut créer des risques pour la sécurité.
- Faites attention aux enfants : Ne laissez pas les enfants jouer avec les portes d'ascenseur ou pénétrer dans l'embrasure de la porte. Il est important que les enfants soient toujours sous la surveillance d'un adulte pour leur sécurité.
- Soyez prudent lorsque vous transportez des charges : Veillez à ne pas heurter les portes lorsque vous transportez des charges lourdes ou volumineuses. Le contact des charges avec les portes peut endommager les panneaux de porte et le mécanisme.
- Utilisez le bouton d'urgence en cas d'urgence : En cas d'urgence dans l'ascenseur (blocage, dysfonctionnement, etc.), demandez de l'aide en appuyant sur le bouton d'urgence.
Maintenance des portes d'ascenseur
La maintenance des portes d'ascenseur doit être effectuée régulièrement pour garantir que les portes fonctionnent longtemps, en toute sécurité et sans problème. La maintenance des portes d'ascenseur est généralement effectuée dans le cadre de la maintenance générale de l'ascenseur et est réalisée par des services d'ascenseur agréés. Les étapes de base de la maintenance sont les suivantes :
- Inspection visuelle : Les panneaux de porte, le cadre, le mécanisme et les capteurs de sécurité doivent être inspectés visuellement de manière régulière. Les signes de dommages, d'usure ou de déformation doivent être détectés.
- Nettoyage et lubrification : Le mécanisme de la porte et les pièces mobiles doivent être nettoyés et lubrifiés régulièrement. Cela permet un fonctionnement plus souple et plus silencieux du mécanisme et réduit l'usure.
- Tests des capteurs : Il convient de vérifier périodiquement que les capteurs de sécurité (photocellules, rideaux lumineux) fonctionnent correctement. Si les capteurs sont défectueux, ils doivent être réparés ou remplacés immédiatement.
- Contrôle des réglages : Les vitesses d'ouverture et de fermeture des portes, le temps d'ouverture et les réglages de nivellement doivent être vérifiés régulièrement et ajustés si nécessaire.
- Contrôle du mécanisme de verrouillage : Il convient de vérifier que le mécanisme de verrouillage de la porte fonctionne de manière sûre et correcte. Si des problèmes sont détectés dans les serrures, elles doivent être réparées ou remplacées immédiatement.
- Maintenance professionnelle : Conformément aux réglementations légales, la maintenance périodique (généralement mensuelle ou annuelle) des ascenseurs doit être effectuée par des services d'ascenseur agréés. Ces maintenances comprennent des contrôles plus complets et les réparations nécessaires.
En conclusion, la porte d'ascenseur est un élément indispensable des systèmes d'ascenseur. Elle joue un rôle important en termes de sécurité, de facilité d'utilisation et d'esthétique. Une sélection correcte des portes d'ascenseur, une utilisation et une maintenance régulières permettent de garantir un fonctionnement sûr et durable des systèmes d'ascenseur.
